高速隧道照明无极调光系统
主要应用
系统适用于城市下穿隧道及公路隧道、高速公路隧道、铁路隧道、高速公路收费站等场合的调光控制。

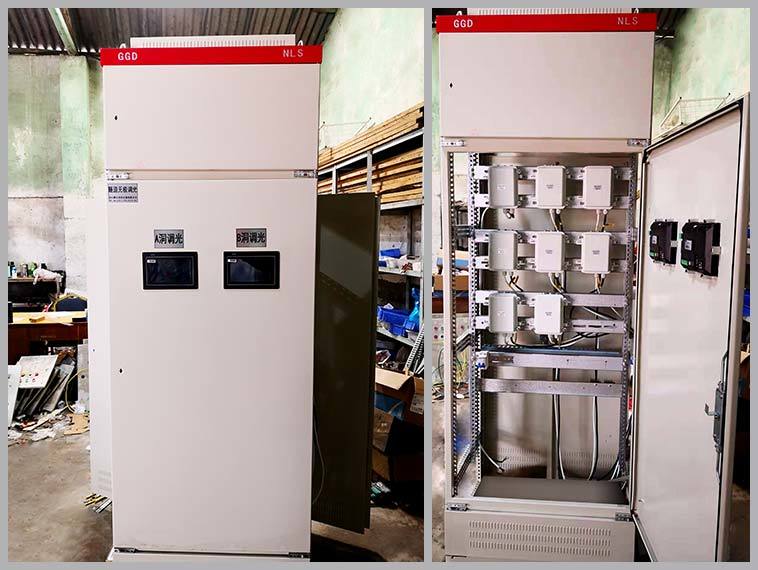

调光控制柜与双色温调光控制器外观图
光强度检测仪与光照度检测仪外观图
现场安装实物图
技术参数表
双色温调光控制器（型号：PT/SD 1904 WY 无源、PT/SD 1904 YY 有源）
|
序号 |
名称 |
技术参数描述 |
|
1 |
双色温调光驱动接口 |
DC0~10V（正向）或DC0~5V(反向)，调光负载：DC3A，根据LED恒流源调光接口类型确定 |
|
2 |
调光通信接口 |
RS485接口，15KV磁性隔离，通信速率：54Kbps |
|
3 |
输出控制 |
磁保持继电器，负载功率：AC250V/16A |
|
4 |
设备尺寸 |
体积：160mm*110mm*60mm，材质：铝铸全防水，外壳防护等级：IP65 |
|
5 |
工作电源 |
输入电压：AC75V-265V 纹波系数：DC12V≤25mv 绝缘强度：≥5-10兆欧 |
注：调光控制器可安装在调光控制柜内部，也可安装在隧洞里，安装方式灵活，可根据现场实际情况而定。
调光控制柜（型号：PT2007CTD）
|
序号 |
名称 |
技术参数 |
|
1 |
调光控制主机 |
嵌入式ARM，7寸IPS触摸屏；支持：RJ45/2G/3G/4G/WIFI/RS485/ZigBee等网络通信；Android操控图形软件，3万盏单灯数据管理；具有照度、车流量等实时趋势图形显示；具有自动、定时、车流量、强制等多种组合照明预案；支持远程设置、修改、操做等功能 |
|
2 |
调光通信接口 |
RS485接口，15KV磁性隔离，通信速率54Kbps |
|
3 |
网络通信接口 |
RJ45以太网接口，通信速率10/100M |
|
4 |
光亮/照度检测仪接口 |
测量范围0~20000Lux/0~6500cd/㎡ |
|
5 |
车流量接口 |
超声波发射张角：60度，测距：150米，探速范围：0.2~180KM/h |
|
6 |
设备尺寸 |
体积：2200mm*800mm*600mm灰色喷塑，外壳防护等级：IP5X |
|
7 |
工作电源 |
输入电压：AC75V-265V/50Hz |
洞内光照度检测仪（型号：PT-ILL603）
|
序号 |
名称 |
技术参数 |
|
1 |
工作电压 |
输入电压：AC75~265V/50HZ |
|
2 |
光照度 |
0~20000Lux，分辨率1Lux |
|
3 |
模拟输出 |
4~20mA |
|
4 |
通信接口 |
RS485 ModBus-RTU通信协议；波特率：54Kbps |
洞外光强度检测仪（型号：PT-LUM601）
|
序号 |
名称 |
技术参数 |
|
1 |
工作电压 |
输入电压：AC75~265V/50HZ |
|
2 |
光强度 |
0~6500cd/㎡，分辨率：1cd/㎡ |
|
3 |
模拟输出 |
4~20mA |
|
4 |
通信接口 |
RS485 ModBus-RTU通信协议；波特率：54Kbps |
车流量检测仪（型号：PT-TF100）
|
序号 |
名称 |
技术参数 |
|
1 |
工作参数 |
工作电压：8~36V或POE；工作电流：≤330mA@12V；功耗：≤4W@12V；发射功率：10Mw；实时数据刷新率：30Hz； |
|
2 |
工作环境 |
工作温度：-40℃~85℃ |
|
3 |
感知能力 |
探测距离：≤150m（默认80m）；探速范围：0.2~180KM/h；探测车流量：32；探测车道：12车道 |
|
4 |
通信接口 |
有线接口：RS485、RS232和RJ45以太网接口；无线通信接口：2G/3G/4G/WIFI；RS485 ModBus-RTU通信协议；波特率：54Kbps |
售后服务
产品质保1年，24小时服务热线 028-87383834
