四川南充市顺庆区110KV变电站智慧照明综合信息管理平台

四川南充市顺庆区110KV变电站智慧照明综合信息管理平台

作者:
来源:
发布时间:
2020/03/25
浏览量
【摘要】:
为提升了南充市主城区的供电网络及线路负荷能力,以及更好的对变电站土地资源进行合理的规划、利用开发,经南充市人民政府批准,对位于南充市顺庆区城南高速公路北侧,简称顺庆北110KV变电站进行全面升级改造。顺庆北110KV变电站,采用户内全封闭组合电器(GIS)布置,具有占地面积小、布置紧凑特点。
顺庆北输电线路采用地下综合管廊敷设,管廊全长1800米,分为13个防火闭区间,横穿城南高速。110KV变电

为提升了南充市主城区的供电网络及线路负荷能力,以及更好的对变电站土地资源进行合理的规划、利用开发,经南充市人民政府批准,对位于南充市顺庆区城南高速公路北侧,简称顺庆北110KV变电站进行全面升级改造。顺庆北110KV变电站,采用户内全封闭组合电器(GIS)布置,具有占地面积小、布置紧凑特点。

顺庆北输电线路采用地下综合管廊敷设,管廊全长1800米,分为13个防火闭区间,横穿城南高速。110KV变电站的建成,全面提升了南充主城区的供电网络及线路的负荷能力,大大缓解了城区夏季用电高峰时段的供电紧张局面,为满足高新西区社会经济发展需求提供了有力的电力支撑。

我们公司为顺庆北110KV变电站打造的智慧照明管理系统,全部采用当前节能环保,可调光(DC0~10V调光接口)的绿色LED照明灯具,保障了变电站的照明质量,降低能源消耗。

顺庆北110KV变电站的室内工作照明、应急照明、安防摄像机辅助照明、地下综合管廊照明以及用电能耗、管廊环境、管廊新风、消防应急联动、安防系统、管廊防汛均要求纳入统一的智能化、网络化和数字化的集中管理控平台上,实现变电站照明、环境、安防、考勤、巡查、防汛等工作的综合信息化管理。

变电站实景图



系统架构

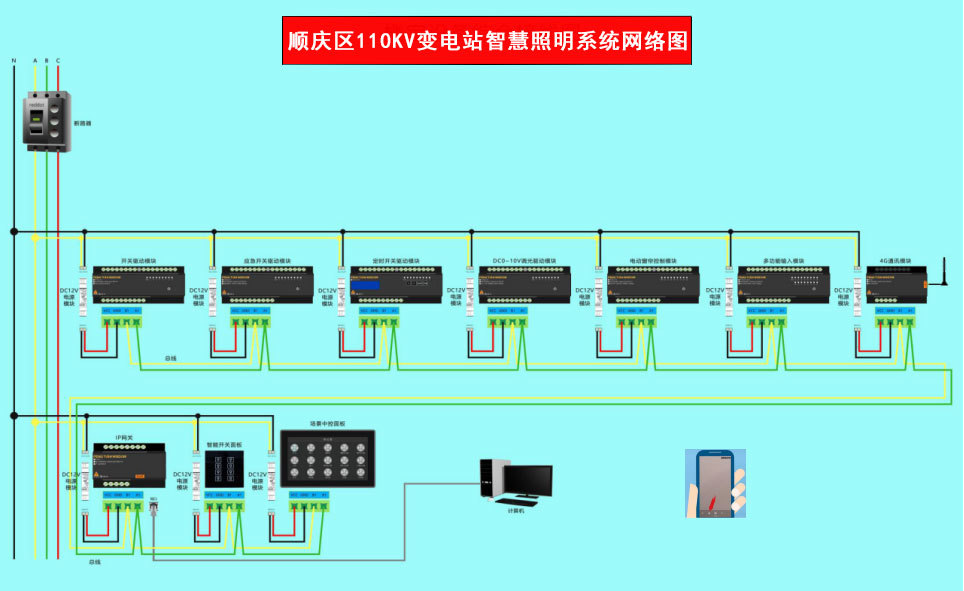

变电站智慧照明综合信息管理平台和手机APP软件总线网络通信和智能控制的网络拓扑图

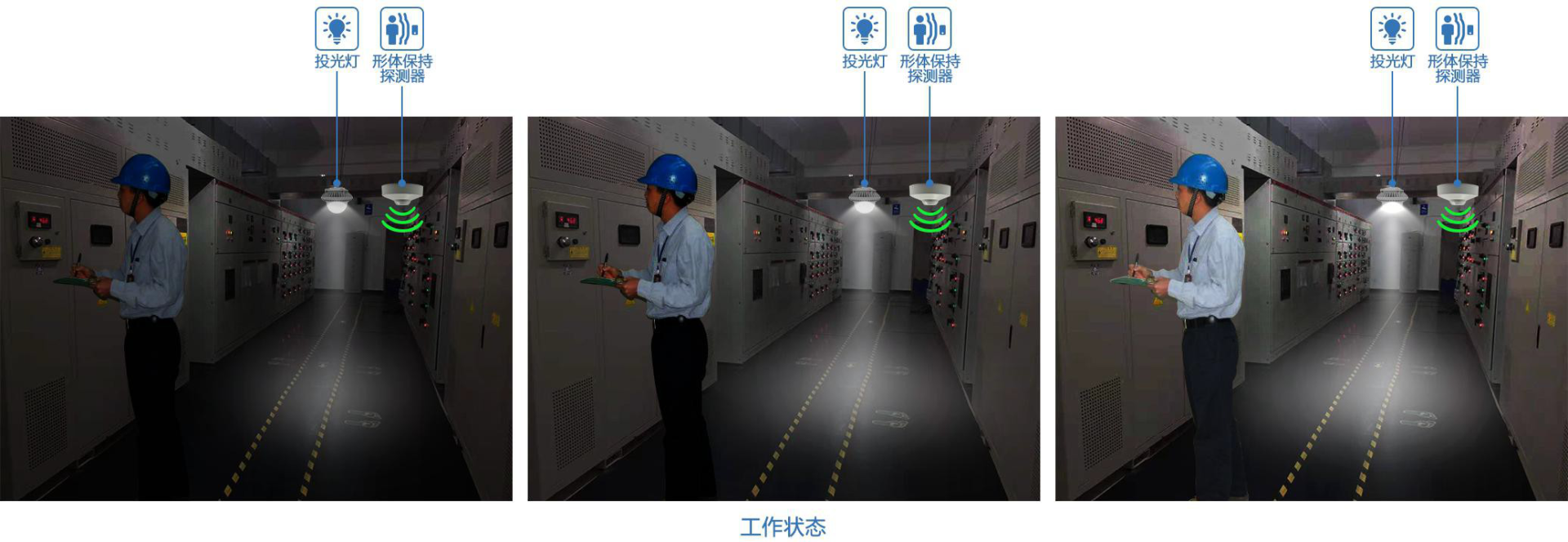

工作状态,调光模块按预设场景线性逐渐调亮照明



消防和照明联动,开启或关闭照明

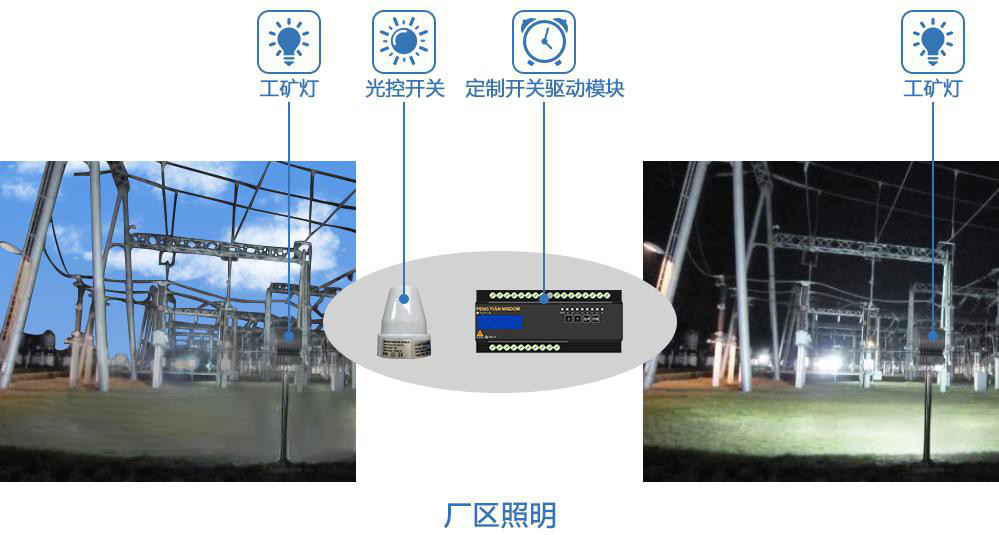

变电站户外光照和定时照明控制

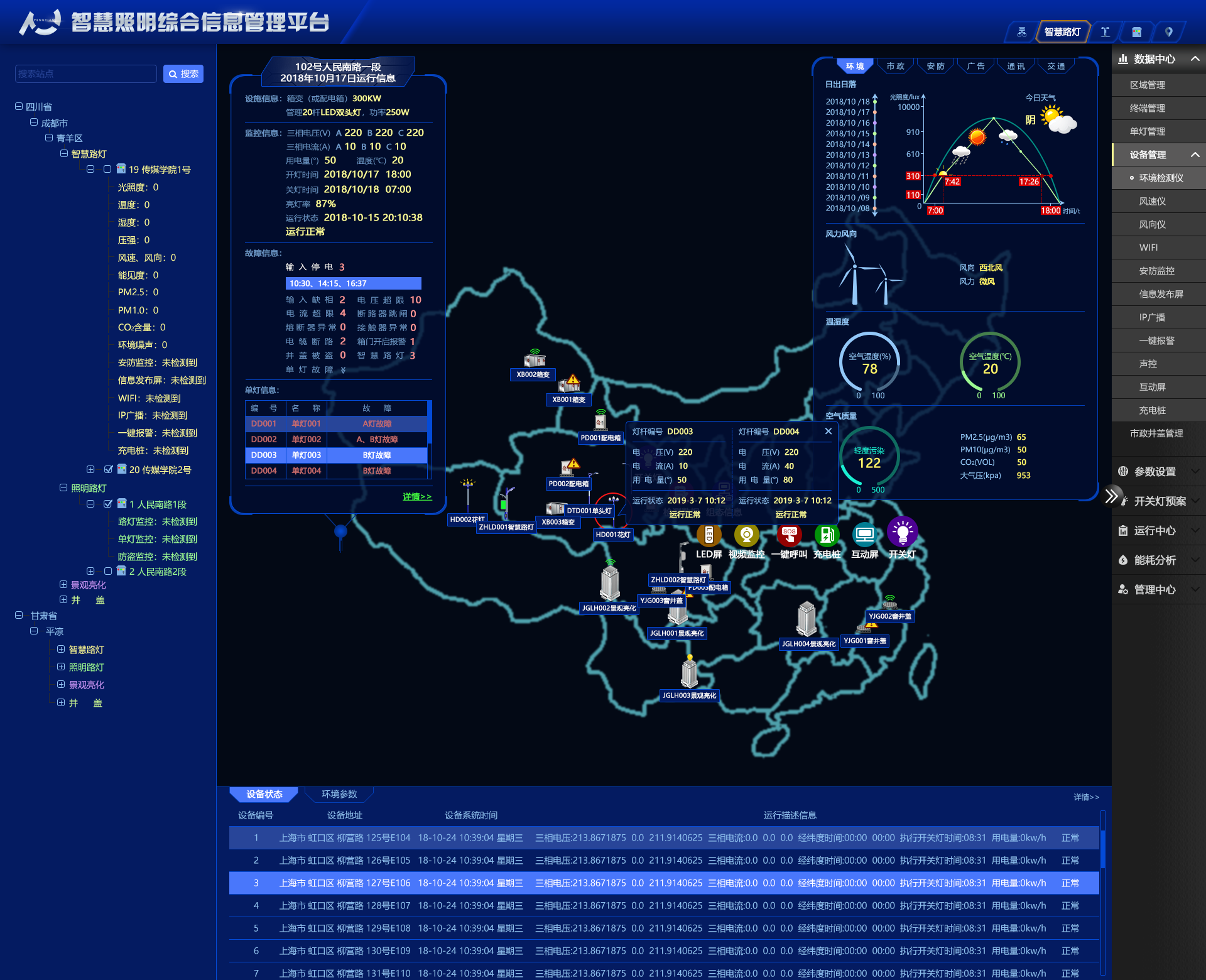

智慧照明综合信息管理平台

管控中心可以通过照明 GIS 系统,管理变电站不同类型的照明,自动监测设施电压、电流、功率谐波、功率因素、设施温度、用电能耗等数据及亮 灯工作状态和电器运行状态。
