高速公路综合信息管理平台

高速公路综合信息管理平台

作者:
来源:
发布时间:
2019/11/05
浏览量
【摘要】:
以国家提出的智慧化建设理念为设计篮本,依靠当前先进、成熟和主流开放的互联网、物联网、云服务和大数据为核心技术,以智慧共杆为核心载体。
基于B/S软件技术架构,WebIE浏览器操作管理模式,是当前主流、成熟的软件技术,软件可部署到云服务器和本地物理服务器上。
将高速公路的各项管理服务工作,共同整合到一个公共、共享和智慧化的综合信息管理平台上,避免了多平台、多系统重复投资浪费,避免了信息孤岛。

※ 高速公路电缆防盗系统

应用范围

产品广泛应用于高速公路收费站和隧道、桥梁等场合的三相四线或五线、三相三线电缆及10KV高压电缆的被盗监控。产品具有24小时有电和无电状态下的电缆断路监控,支持GSM/GPRS/CDMA/4G无线公网通信及RJ45以太网、光纤通信。

项目背景

高速公路隧道分布广、地处偏远,运维管理困难。

高速公路收费站、公路沿线的桥梁、隧道都安装有大量的配套电子及电气设备如:射流风机、引导照明、基本照明、加强照明、消防设施、高清视频监控、情报板、应急广播、有害气体监测等。

电缆盗割案件,社会影响恶劣,经济损失巨大,高速公路电子电气设备失灵,给高速公路正常的行车带来极大的安全隐患。

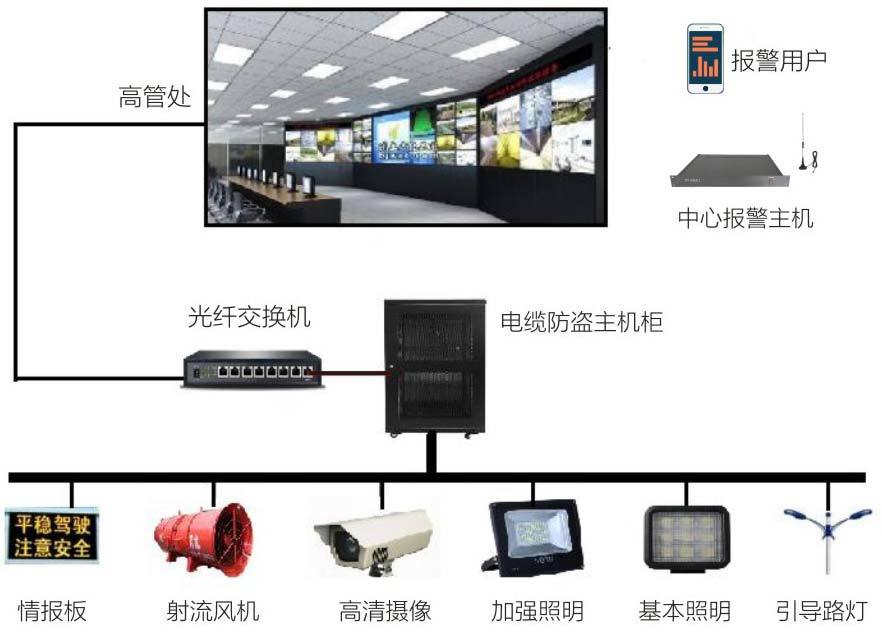

高速公路隧道电缆防盗报警系统

高速公路电缆防盗系统是一套基于实时化、网络化的24小时电缆有电和无电两种状态下的监控报警系统,可有效杜绝因电缆盗割造成的设施失灵带来的重大交通安全隐患,也避免给国家造成巨大的财产损失。系统有监控软件防盗监控主机、防盗末端和通信网络四部分构成。

工作原理

电缆防盗主机安装在隧道变电所里,防盗末端安装在被监控电缆的末端。当主机监测到电缆工作异常时(拆除防盗末端也要报警)即可发出报警声响同时主动上传报警信息,至监控中心和相关管理工作人员的手机、监控中心可远程对电缆防盗设备进行查询、布防和撤防等各项操作。

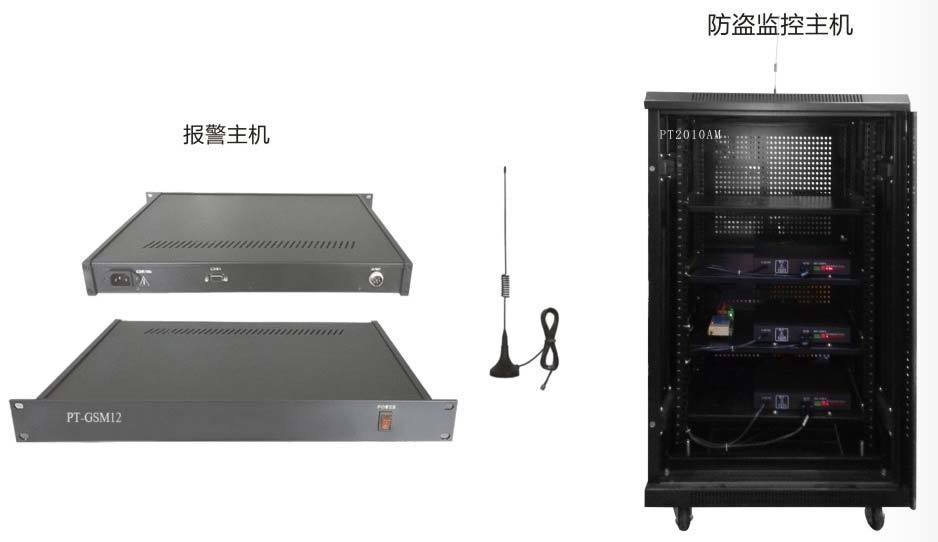

电缆防盗报警设备

※ 高速公路无极调光系统

应用范围

产品广泛应用于城市下穿隧道、公路隧道及高速公路隧道等场合的照明无极调光控制。

项目背景

隧道照明系统对保障安全行车,杜绝交通隐患起着重要作用。

隧道属于管状结构,隧道出入口存在着严重的“黑洞”和“白洞”效应,当车辆高速驶入和驶出隧道时,由于人眼无法快速适应环境照度变化,极易造成车辆追尾而诱发群体群伤的交通事故。

由于高速公路隧道分布面积广,周边气象环境变化无常,目前根本无法做到实时、自动调节洞内照度。

公路隧道照明目前采用的是简单的回路控制方式,照度调整范围小,不能做到平滑过度调光,也无法实现自动及远程调控。

高速公路隧道无极调光系统

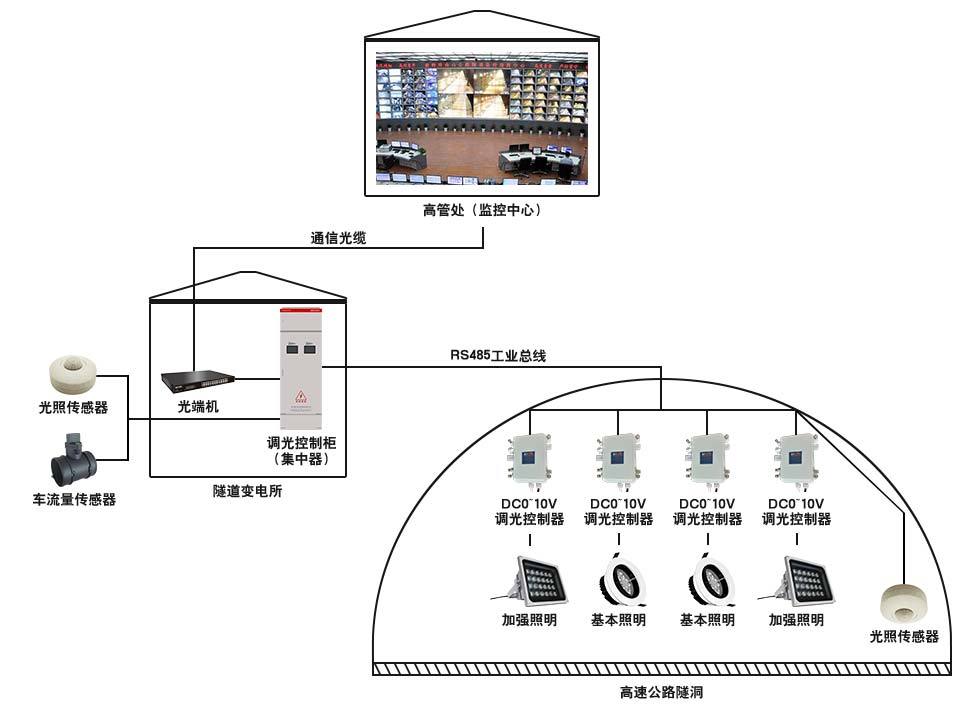

系统有监控软件、调光控制柜、调光控制器和通信网络四部分构成。

工作原理

 平台软件安装在高管处监控中心,平台软件通过网络与各隧道安装的智能无极调光控制设备建立互访通道,实时监控隧道内外光照度和周边气象环境等数据,并远程下达中心指定的阴天、雨天、雾天、夜间、节电和强制开关等照明控制工作模式,实现高速隧道照明的集中管控。

 调光控制柜安装在隧道变电所中,户外光照度测量传感器安装在不受周围环境遮挡的开阔处。智能调光控制器(DC0~10V或DC0~5V)安装在隧道顶部加强和基本照明线路的输入端,洞内照度测量传感器安装在洞内。

 光照度采集传感器、车流量测量传感器、智能调光控制器通过总线与调光控制主机与监控中心平台软件,是通过通信光缆网络建立互访通道,实时执行中心下达的各项照明操控指令。整个调光系统成熟稳定,布局结构简单,安装维护简便。

 自动照度调节模式:调光控制柜根据洞内外安装的数字光照传感器采集的照度值,自动将隧道出入口照度调节到预定照度,无需人为干预,智能、实时线性调节。

 定时省电照度调节模式:监控中心可根据夜间高速公路,实际车流量情况,预设隧道照度值,当夜间隧道无车,隧道照明进入节电模式(照明功率最小)当有车辆进入隧道,提前将隧道出入口照明调节至合理值。

 照明远程控制模式:监控中心可远程,强制开启和关闭隧道照明,便于隧道维修作业等运维管理工作。

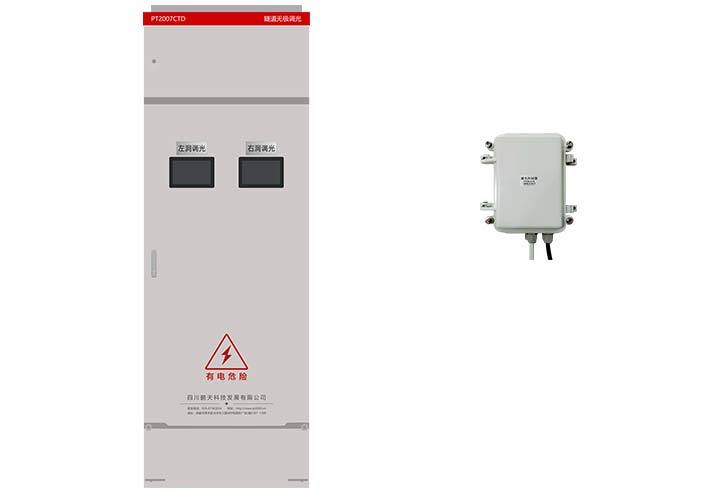

无极调光设备

※ 高速公路护栏碰撞无线监控系统

应用范围

产品广泛应用于高速公路、大型停车场、景区、省级道路、乡村公路等场合护栏发生碰撞损毁的实时监控报警系统,也可用于护栏防盗监控报警。

产品外观图



※ 高速公路资源优势

※ 综合信息管理平台

 以国家提出的智慧化建设理念为设计篮本,依靠当前先进、成熟和主流开放的互联网、物联网、云服务和大数据为核心技术,以智慧共杆为核心载体。

 基于B/S软件技术架构,WebIE浏览器操作管理模式,是当前主流、成熟的软件技术,软件可部署到云服务器和本地物理服务器上。

 将高速公路的各项管理服务工作,共同整合到一个公共、共享和智慧化的综合信息管理平台上,避免了多平台、多系统重复投资浪费,避免了信息孤岛。

高速公路综合信息管理平台构成:

 电力监控:收费站、互通、隧道等地电力监控;

 电缆防盗:隧道加强照明、基本照明、情报板、射流风机、安防、消防等;

 无极调光:隧道加强照明、基本照明、其他照明;

 护栏监控:事故多发地段、气象环境恶劣地段、弯道及桥梁等;

 环境监测:PM2.5/PM10、二氧化碳、噪音等;

 气象监测:能见度、风速、风向、温湿度、大气压等;

 安防系统:视频监控、一键报警;

 应急广播:IP数字广播;

 通信系统:WiFi/5G网络覆盖;

 新能源:电动汽车充电桩;

 市政监控:垃圾桶监控、园林绿地土壤湿度监控;

 LED信息发布:公共信息、警示信息、广告信息、气象环境信息;

 便民服务:手机充电和LCD多媒体互动查询。



※ 智慧共杆

小小一根杆是通往智慧建设的最佳入口和服务端口

一根灯杆,承载着智慧照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、设施监控、充电桩等信息采集传感器。

※ 智慧网关(综合数据网关)

应用范围

智慧网关可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程控制及能耗监控。

智慧网关

产品广泛应用于城市、高速公路、特色小镇、景区、园区等场合的各种类型的灯杆上。智慧网关是智慧共杆的核心设备。

产品外观图

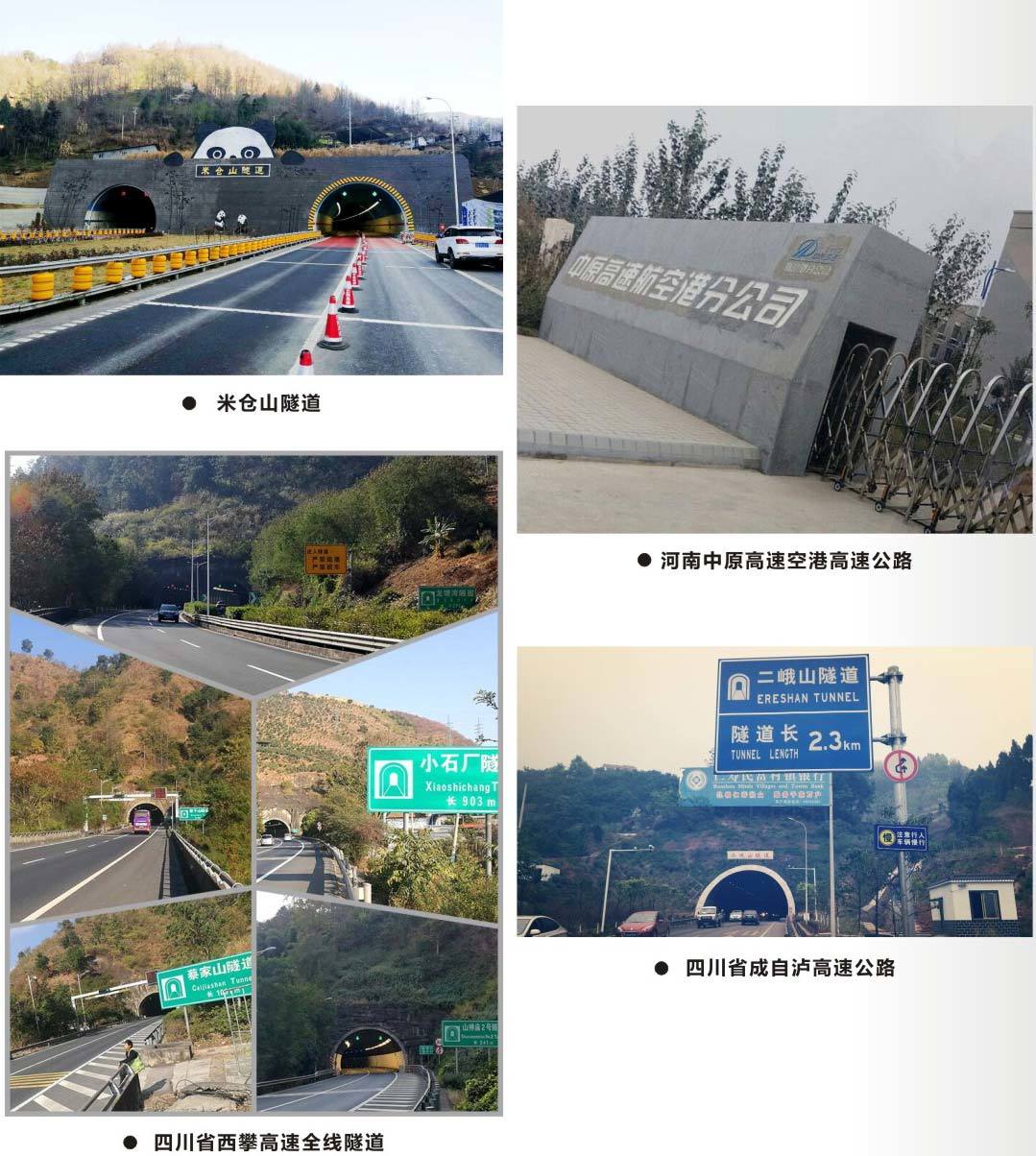

※ 工程案例
